Печь на отработке своими руками

Отработанное масло, или «отработка», как его часто называют в обиходе, это, по сути дела, отходы. Отходы нефтяных продуктов. Поэтому идея народных умельцев, разработавших удачную конструкцию печи, работающей на этом, казалось, «бросовом» материале, была незамедлительно подхвачена и развита, обросла полезными деталями, и сегодня такое устройство уже представляет собой вполне эффективное оборудование для обогрева помещений.

Печь на отработанном масле

Печка на отработанном масле была разработана с целью использовать отходы нефтепродуктов.

Даже предлагаются варианты с возможностями водяного контура, что делает применение такой печи еще более привлекательным в глазах потребителей.

С моей точки зрения, имеет смысл разобраться в данной схеме отопления, понять ее реальные преимущества и конкретные недостатки.

Как уже сложилось в нашей традиции, для тех, кто в данный конкретный момент не готов углубиться детально в рабочие процессы данной конструкции, а хотел бы отложить это дело на потом, когда появится побольше времени, предлагаю для начала ознакомиться с небольшим тематическим видео, дающим хорошее представление о конструкции:(Но впоследствии все-таки изучите тему подробнее с помощью нашей статьи и дополнительных видео!):

Для работы многих механизмов, машин, агрегатов или отдельных узлов с целью повышения ресурса (увеличения срока службы) используются различные виды  технического масла. В процессе эксплуатации механизма мало-помалу происходит постепенное изменение его заявленных характеристик. Также и масло постепенно теряет свои изначальные свойства, в частности, под воздействием высоких температур и давления, разного рода химических, в т.ч. окислительных процессов (что вызывается перманентным контактом с кислородом из воздуха. Этот процесс ухудшения свойств также может усиливаться из-за каталитического действия контактирующих материалов. В результате масло неизбежно утрачивает свои прежние качества, переходя в состояние «отработанного», или, как его часто у нас называют, в «отработку».
Говоря об отработке, естественно, подразумевают такое состояние масла, когда оно уже не соответствует предъявляемым требованиям своего функционального назначения. Это может вести к заметному ухудшению характеристик объекта эксплуатации, иногда даже возможна полная утрата его работоспособности. Проблема утилизации отработки в обществе важна — она считается токсичной, и ее попадание в среду обитания нежелательно. Сжигать отработанное масло в качестве топлива, как это придумали с печами на отработке, вероятно, не самый худший вариант по сравнению со сбросом в канализацию или другие общие места.
Хотя с экологическими проблемами здесь еще предстоит поглубже разобраться.

Многих интересует, как работает такая печь. Чтобы не рассуждать долго о принципах действия печи на отработке, предложу посмотреть небольшое видео на эту тему, а затем можно вернуться к остальным вопросам и проблемам.

Итак, если вы посмотрели ролик, то более или менее поняли, как это в целом работает. Понятное дело, взяться за изготовление любого типа печи – дело крайне непростое и более того ответственное. Печка на отработке в данном случае не исключение. Итак, как вы уже видели, изготавливается этот агрегат из пары разных емкостей, которые впоследствии соединяют между собой специальной трубой. Труба не простая — в ней просверлено множество отверстий. Что касается нижней части печи, то она в одно и то же время представляет собою и топливный бак, и топку. При выходе печи на должный режим горения, она может нагреваться до весьма высоких температур, вплоть до 700-800 градусов.

Грамотная конструкция печи подразумевает длительное горение. Объем у нижней части печки делается порядка 8-15 литров. В таком случае печь сможет работать продолжительно (до 12-20 час.). В нижней емкости делается специальное отверстие-крышечка, которое нужно как заливная горловина. Кроме того, с помощью этого отверстия выполняется регулирование интенсивности горения.

Печь на отработанном масле, схема

Две свариваемые основные детали печи, работающей на отработанном масле

Печка на отработке

Схема печи на отработке, показывающая наглядно ее устройство

Детали печи на отработке

Схемы и чертежи для изготовления своими руками печи на отработанном масле

Схему печи на отработанном масле и ее практическую сборку своими руками можно посмотреть на видео:

Ради объективности подхода к данной конструкции надо честно посмотреть на ее преимущества и недостатки.

Главным плюсом данного устройства называют экономичность. И простоту конструкции. Это всё правда. Некоторые деятели отмечают также, что при правильном устройстве печи при сгорании масла нет выбросов дыма и и нет копоти. С этим надо еще разбираться. Что касается «правильного» устройства, то с этим не все готовы как следует считаться, а надо бы.

Итак, эта печка не является сложной конструкцией. И отсутствие в ней сложных деталей (как то капельницы, форсунки и т. д.) позволяет ее эксплуатацию даже при сильных морозах. Приятно то, что у нее практически ничто не ломается, просто нечему выходить из строя.
К такой печи иногда подключают и отопление — это возможно. На печь устанавливают бак, у которого вверху делают вывод в систему, «обратка» же вновь возвращается в бак. Схема проста и незатейлива. Она позволяет исправно регулировать отопление. Кроме того, экономит газ и электроэнергию.

Разжигается печь просто. Это ясно  и из видеоролика. Если пробовать самому, то через отверстие для заливки масла или подачи воздуха можно засунуть бумагу, залить около 1 л масла и поджечь. В следующие 5-10 минут масло начнет закипать и самовозгораться. Время от времени надо будет подливать в ёмкость 5-7 л масла.
Привлекает мобильность печи. Ее легко демонтировать и переносить-перевозить. Ну и возможность готовить на ее поверхности тоже не лишняя.

К явным минусам надо отнести такие, как необходимость обязательной установки дымохода. И он должен быть длинным — не меньше 4 м. У дымохода также не должно быть горизонтальных участков.

Кроме того, печь на отработанном масле требует тщательной очистки и дымохода и самой ёмкости для масла от скопившихся отходов — не реже чем еженедельно. Вообще чем чаще — тем лучше.

Всё это решаемо. Иногда изготавливают съемный дымоход, с которого можно легко смахнуть сажу.

Обогрев помещений отработанным маслом сопряжен с таким сложностями, как необходимость это самое масло где-то брать (на этом остановлюсь чуть ниже), а также с хранением, поскольку хранить его нужно в тепле. На улице емкость с маслом не поставишь — оно попросту замерзнет. Значит, понадобится еще обогреваемое хранилище либо бак надо зарывать на глубину промерзания в землю.

Иногда спрашивают о пожарной безопасности. В принципе эта печка не более опасна, чем обычная бытовая газовая печь. Дело в том, что сама-то отработка не возгорается,  горят ее пары, а огонь — внутри, на поверхность не вырывается.

Коснусь этого момента, чтобы было на берегу понятно всем тем, кто не в теме. Многие нынче эксплуатируют миф о дешевизне отработки — иные недобросовестные продавцы таких устройств утверждают, что это, мол, практически халявное топливо. Это не соответствует реальности.
Что касается пресловутой дешевизны отработки, то, как это ни парадоксально, с одной стороны, частники действительно нередко выливают ее куда ни попадя, а с другой, нынче, когда нефть дорогая и многие компании освоили технологии разложения отработки, производя из нее бензин и дизельное топливо, ее просто-напросто выкупают у тех же автосервисов. Более того, сегодняшние автосервисы обязаны заключить договора с компаниями, занимающимися утилизацией.

Кроме того, неочищенное масло из автосервисов не вполне подходит для котлов. Дело в том, что в нем присутствует много разных примесей и мусора. Оно неоднородно. В нем содержатся вода, спирты и этиленгликоль. Такой отработкой все фильтры и форсунки горелки быстро засоряются. Для котла отработанное масло надо очищать, отстаивая и фильтруя. Делать это в домашних условиях? — Проблематично.

Один литр очищенной отработки в Москве с доставкой стоит не так дешево, как хотелось бы. Вот и получается, что если покупать отработку, это получается немногим выгоднее той же солярки.

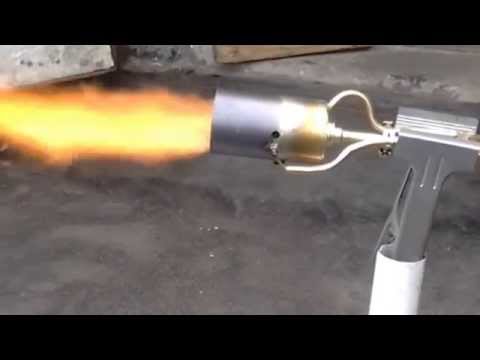

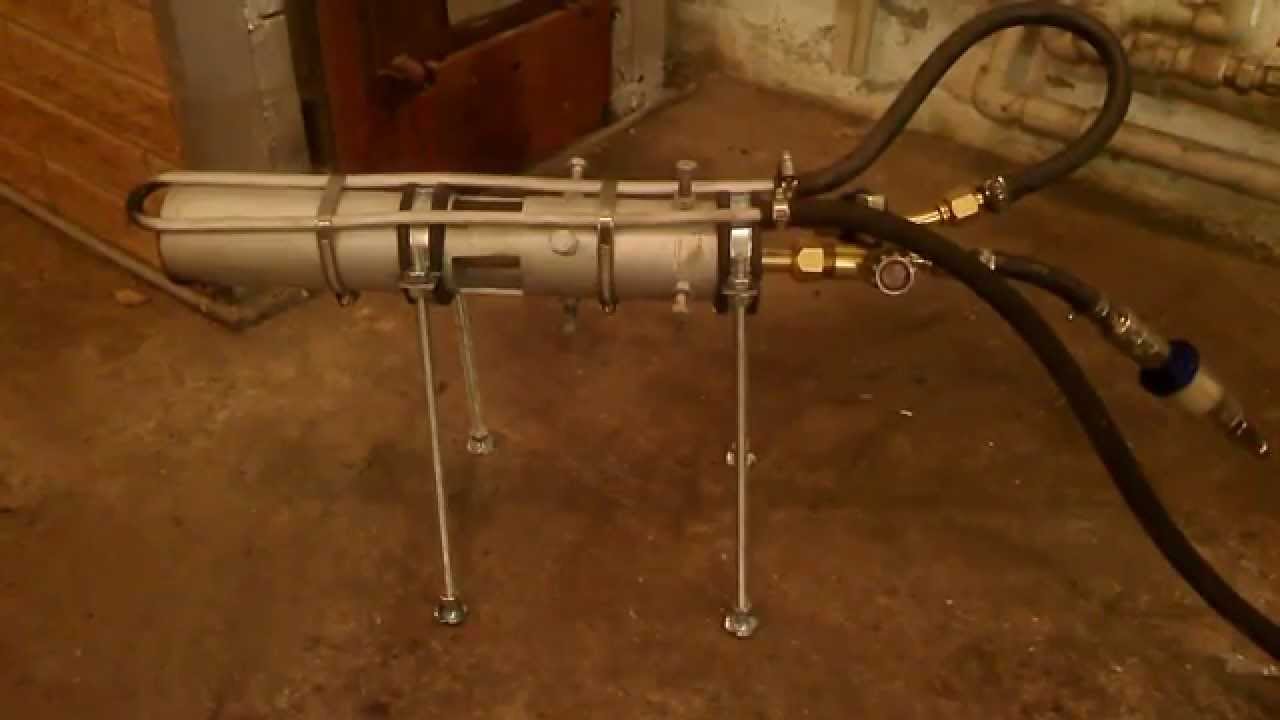

Вид печи на отработанном масле печь на отработке с водяным контуромПечь с водяным отоплением La Nordica TermoIsotta DSA отопительные печи с водяным контуром Форсунка для котла на отработке своими руками фото. Поделитесь новостью Форсунка для котла на отработке своими руками с друзьями!
