Ремонт объектива Nikon 18-135mm

Ремонт объектива Nikon 18-135mm

Пост предназначается для всех владельцев Nikon D40 с объективом 18-135mm. Статья предостережет и предупредит о возможной неисправности. В случае удара объективом о твердую поверхность возможно появление треска. Если посмотреть на просвет, можно увидеть что лепестки диафрагмы рассыпались.

Ремонт подобной неисправности в сервисном центре обойдется немного меньше стоимости нового объектива. Те, перед кем стоит выбор, сдавать в ремонт или покупать новый, могут попробовать отремонтировать оптику самостоятельно.

Добираться до оптики лучше с задней стороны.

Разборка начинается с отвинчивания 3-х винтиков на байонете и двух на контактной группе

Ремонт объектива Nikon 18-135mm

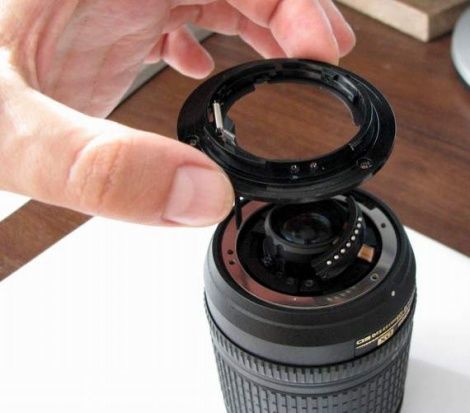

Далее снимается кольцо крепления вместе с рычагом диафрагмы

Ремонт объектива Nikon 18-135mm

Это калибровочные подкладки. Скорее всего, ими регулируется бэк и фронт фокус.

Ремонт объектива Nikon 18-135mm

Группа линз, которая находится сзади крепится тремя винтами, которые находятся в глубине. Три винта повыше соединяют линзы в группу.

Ремонт объектива Nikon 18-135mm

Переключатель режима фокусировки и само кольцо фокусировки.

Ремонт объектива Nikon 18-135mm

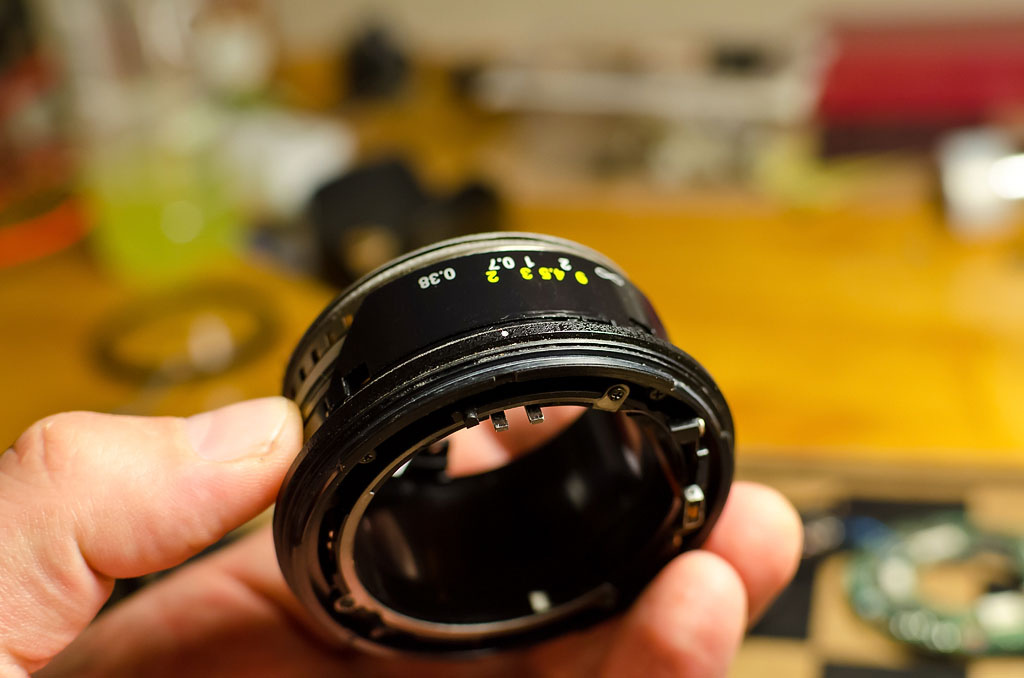

На внутреннем стакане отвинчиваются 6 винтов.

Ремонт объектива Nikon 18-135mm

Чтобы снять дальнейшую группу линз, нужен специальный инструмент. Группа находится глубоко в объективе.

Существует много нареканий на мотор автоматической фокусировки. Считается, что он часто выходит из строя. На самом деле выглядит он очень надежным, чего нельзя сказать о блоке диафрагмы.

Ремонт объектива Nikon 18-135mm

Ремонт объектива Nikon 18-135mm

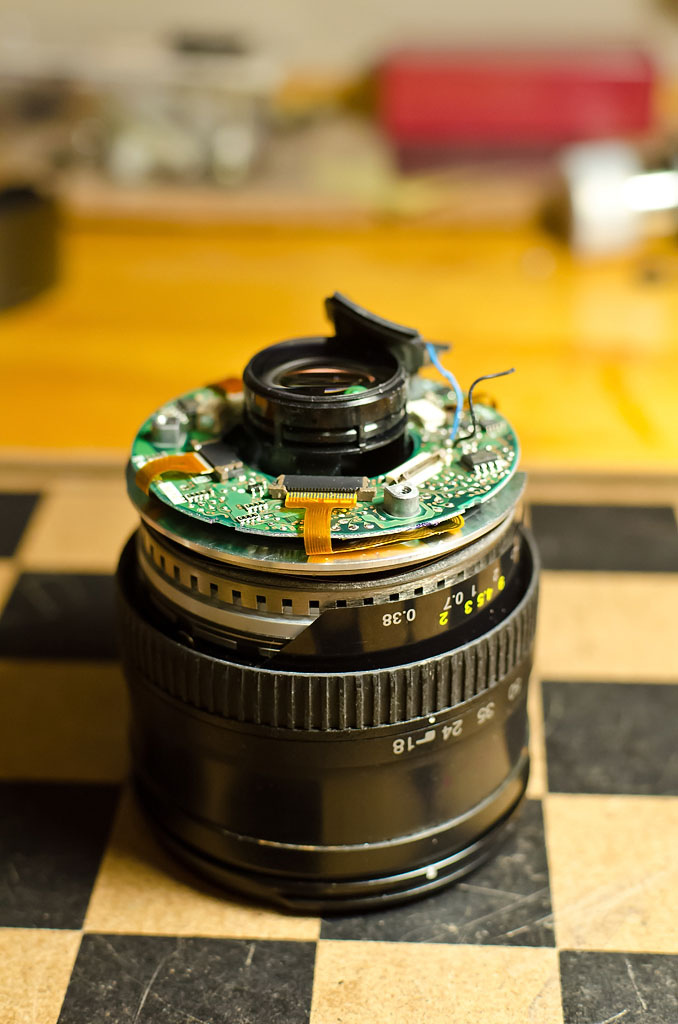

Далее можно снять платы и мотор. Особо ничего это не даст, но они не будут мешать дальнейшей разборке.

Для снятия передней линзы ключ можно изготовить самостоятельно.

Ремонт объектива Nikon 18-135mm

Около передней группы линз видно фокусировочную группу. Для демонтажа этой группы линз нужно ослабить, а лучше вовсе выкрутить два винта на направляющей в задней части объектива. После этого нужно вращать группу против часовой стрелки и понемногу выталкивать вперед.

Ремонт объектива Nikon 18-135mm

После всех этих действий можно добраться до диафрагмы. Причина треска - это маленькая пружинка, которая закрывает диафрагму. Установить на место пружинку без специальных навыков и инструмента проблематично. Она становится под лепестками. Добраться туда, не разобрав блок диафрагмы невозможно.

Если собрать объектив без пружины, все его функции, кроме возможности закрывать диафрагму, сохранятся.

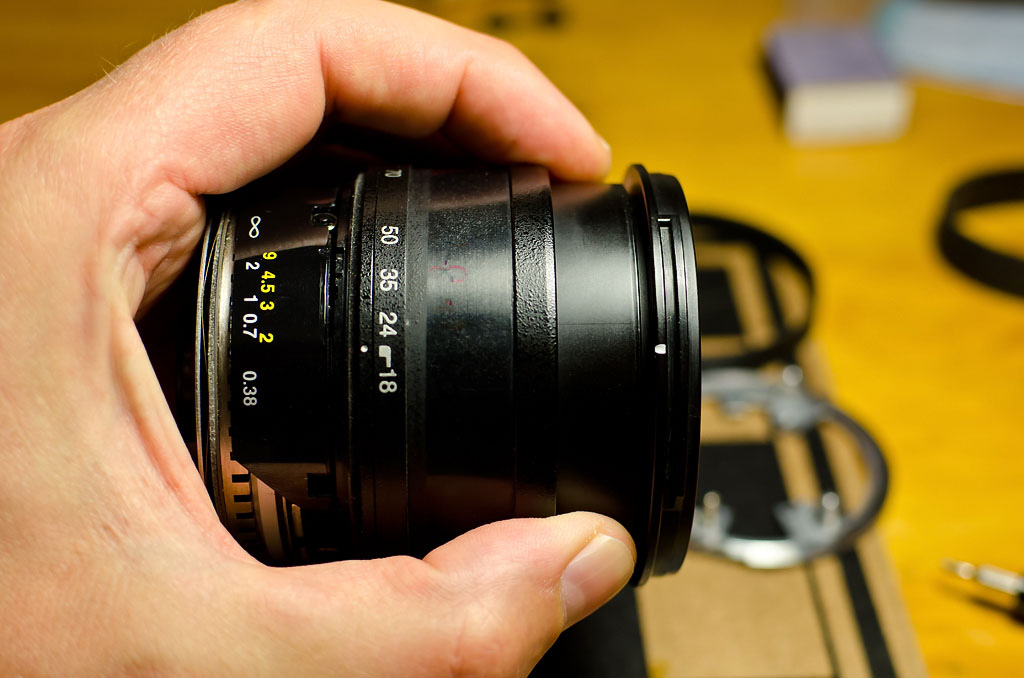

И еще немного фотографий передней части объектива.

Ремонт объектива Nikon 18-135mm

Ремонт объектива Nikon 18-135mm
