Автор Сообщение

 Заголовок сообщения: Шунт

СообщениеДобавлено: 14 май 2014, 21:06  Не в сети
Зарегистрирован: 31 мар 2014, 15:12
Сообщения: 152

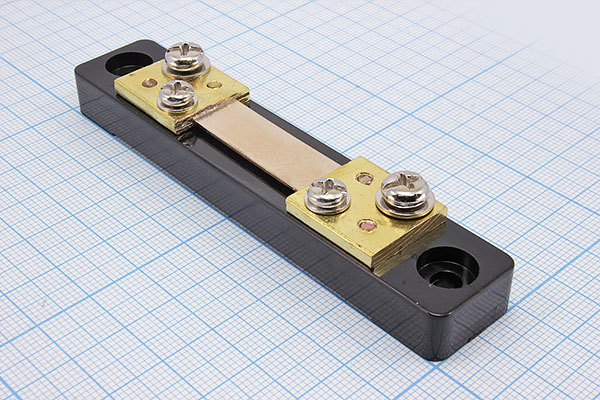

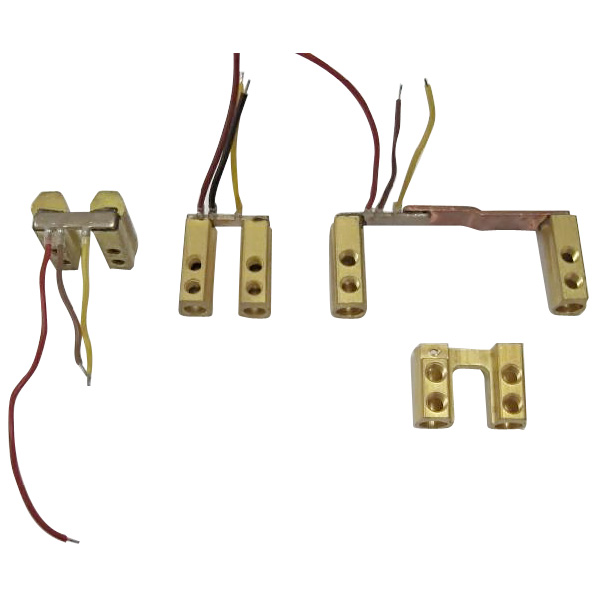

Добрый день. Есть вот такие шунты, сбоку написано 10. То есть, как я понимаю, шунты рассчитаны на стандарт 75мВ. При пропускании тока в 6А, на этом шунте падает 250мВ. Может есть какой то другой стандарт, отличный от 75мВ или я что то делаю не так?

Вложения: Шунт.jpg
Шунт.jpg [ 299.78 Кб | Просмотров: 18444 ]
Вернуться к началу  Профиль



 Заголовок сообщения: Re: Шутн

СообщениеДобавлено: 14 май 2014, 22:40  Не в сетиАватара пользователя
Зарегистрирован: 13 июл 2009, 18:52
Сообщения: 7173 StormSL
Шунт, это просто резистор, который включают параллельно клеммам амперметра. Никакого стандарта быть не может, так как шунт может предназначаться для головок, рассчитанный на разный ток полного отклонения стрелки или пределов измерения цифрового прибора. Если шунт используется отдельно для замера падения напряжения на шунте, то удобнее использовать шунт с сопротивлением кратным десяти, например: 0,01 Ома, 0,1 Ома, 1 Ом и т.д. Тогда легче считывать показания вольтметра при переводе в значения протекающего тока.

У нас тут уже была тема о калибровке>>>

На картинке самодельный шунт для измерения больших токов.

Вложения: 04.jpg
04.jpg [ 16.92 Кб | Просмотров: 18439 ]
_________________
Сделай сам. О бюджетном решении технических, и не только, задач. >>> Вернуться к началу  Профиль



 Заголовок сообщения: Re: Шутн

СообщениеДобавлено: 14 май 2014, 22:52  Не в сети
Зарегистрирован: 31 мар 2014, 15:12
Сообщения: 152

Странно, я себе не так это представлял. Просто есть амперметры, рассчитанные на работу с шунтом, на амперметре указано 75мВ. Если на амперметре 50А написано 75мВ, то я думал, что нужен шунт, который при 50А выделит 75мВ. Сопротивление его будет 0,0015 ом.

Вернуться к началу  Профиль



 Заголовок сообщения: Re: Шунт

СообщениеДобавлено: 15 май 2014, 10:48  Не в сетиАватара пользователя
Зарегистрирован: 13 июл 2009, 18:52
Сообщения: 7173 StormSL
Чтобы рассчитать шунт, нужно знать ток полного отклонения измерительной головки. Дело в том, что у головок, в отличие от вольтметров, сравнительно низкое сопротивление. Конечно, когда шунт рассчитан на десятки ампер, то сопротивлением головки можно пренебречь.

Вообще-то ваша задача пока непонятна. Как я понимаю, у вас есть шунт и есть амперметр, для которого этот шунт предназначен. Правильно ли работает этот амперметр с этим самым шунтом? Если вы радиолюбитель, то вряд ли можете с достаточной точностью измерить сопротивление в 0,0015 Ома.


_________________
Сделай сам. О бюджетном решении технических, и не только, задач. >>> Вернуться к началу  Профиль



 Заголовок сообщения: Re: Шунт

СообщениеДобавлено: 15 май 2014, 15:06  Не в сети
Зарегистрирован: 31 мар 2014, 15:12
Сообщения: 152

Интересно узнать что это за магическая цифра 10. Есть такие же шунты с цифрой 5. Да и в характеристиках шунта обычно указывают 100а/75мВ, на приборах так же фигурирует цифра 75мВ, то есть эти значения должны как то коррелировать. Сопротивление такого шунта ничтожно мало, но высчитать через падение напряжения и ток можно. Сопротивление моего шунта получается где то 0,04 ом, следовательно при 10А через него на нем упадет намного более чем 75мВ.

Вернуться к началу  Профиль



 Заголовок сообщения: Re: Шунт

СообщениеДобавлено: 15 май 2014, 15:26  Не в сетиАватара пользователя
Зарегистрирован: 13 июл 2009, 18:52
Сообщения: 7173 StormSL
Как я понимаю, единственная проблема в том, что вы не можете сопоставить надпись на шунте с расчётами.
Скорее всего вы рассматриваете какие-то специфические приборы, маркировка которых подчиняется отраслевому стандарту. Однако и это решаемо.

У вас есть в наличии измерительный пробор, для которого предназначен этот шунт? Если есть, то сообщите, каков ток полного отклонения стрелки этого прибора.

Дело в том, что измеряемый ток будет течь не только через шунт, а и через головку прибора. Возможно, головка уже имеет собственный шунт или её чувствительность крайне низка, так как она рассчитана на измерения больших токов.


_________________
Сделай сам. О бюджетном решении технических, и не только, задач. >>> Вернуться к началу  Профиль



 Заголовок сообщения: Re: Шунт

СообщениеДобавлено: 15 май 2014, 16:53  Не в сети
Зарегистрирован: 31 мар 2014, 15:12
Сообщения: 152

Головки на 5 или 10 нет, есть на 50. Предполагал, что вместо 100 на шкале будет 10, вместо 50 - 5, и т.д. Сопротивление головки (на клеммах прибора) 8 ом, насчет внутреннего шунта не знаю, напряжение крайнего положения 75мВ, ток отклонения соответственно 0,0093а. Может шунты из какого то нестандартного ряда.

Вложения: Амперметр.jpg
Амперметр.jpg [ 490.49 Кб | Просмотров: 18415 ]
Вернуться к началу  Профиль



 Заголовок сообщения: Re: Шунт

СообщениеДобавлено: 15 май 2014, 17:39  Не в сетиАватара пользователя
Зарегистрирован: 13 июл 2009, 18:52
Сообщения: 7173 StormSL
Похоже таки на отраслевой стандарт. Может что-то связанное с зарядом аккумуляторов. По-видимому, вам нужен шунт, на котором написано 100А, 75мВ, чтобы всё работало корректно без дополнительных калибровок. Однако Вы можете сделать новый шунт, чтобы вся шкала отображала, скажем 10 или 1 Ампер. А если головка легко разбирается, то можно и вовсе заменить шкалу, скажем, на 5-ти Амперную. Шкалу можно распечатать на принтере а нарисовать в любом векторном редакторе или специальной программе для создания шкал, например, Front Designer.

На картинке пример самодельной шкалы.



_________________
Сделай сам. О бюджетном решении технических, и не только, задач. >>> Вернуться к началу  Профиль



 Заголовок сообщения: Re: Шунт

СообщениеДобавлено: 03 июн 2014, 20:42  Не в сети
Зарегистрирован: 31 мар 2014, 15:12
Сообщения: 152

Можно ли для прогрузки амперметра использовать трансформатор ватт на 200 с вторичкой на пару вольт (намотать сечением 6-10мм, какое войдет максимум), включенный в сеть через симмисторный регулятор мощности? Вторичное напряжение выпрямить диодами шоттки. Интересуют токи в районе 25а.

Вернуться к началу  Профиль



 Заголовок сообщения: Re: Шунт

СообщениеДобавлено: 05 июн 2014, 11:38  Не в сетиАватара пользователя
Зарегистрирован: 13 июл 2009, 18:52
Сообщения: 7173

StormSL
Для этого необязательно использовать такой мощный трансформатор. Например, при 25 Амперах и 1 Вольте, понадобится всего 25 Ватт. Но, вот, если требуется очень точная калибровка амперметра постоянного тока, то желательно использовать постоянный ток. Можно собрать стабилизатор. Но, можно пойти и другим путём, сначала рассчитать шунт, а потом откалибровать сам шунт на переменном токе с использованием другого прибора, которому вы доверяете.


_________________
Сделай сам. О бюджетном решении технических, и не только, задач. >>> Вернуться к началу  Профиль
